Tỷ lệ nén trục vít đùn mô tả việc giảm âm lượng kênh từ phần cấp liệu đến phần đo sáng. Trên vít thông thường có bước và hình dạng kênh tương đương, độ sâu kênh cấp dữ liệu chia cho độ sâu kênh đo sẽ cho kết quả gần đúng hữu ích. Chọn một vật thay thế từ bản vẽ hoàn chỉnh và các điều kiện cấp liệu thực tế, không chỉ từ tỷ lệ: hai vít được đánh dấu 3:1 có thể có độ sâu kênh và cấu hình chuyển tiếp khác nhau.
- Tính toán độ sâu kênh từ đường kính trục vít và đường kính chân trục, không phải lỗ khoan.
- So sánh độ sâu tuyệt đối và chiều dài vùng trước khi chấp nhận hai vít tương đương.
- Mô tả vật liệu đi vào phễu, bao gồm hình dạng nghiền lại và tải trọng.
- Điều tra việc cho ăn, tan chảy, hạn chế và hao mòn trước khi thay đổi tỷ lệ.
- Xác thực việc thay thế bằng các phép đo sản xuất ổn định chứ không chỉ bằng cài đặt vòng/phút.
Tỷ số nén trục vít đo lường điều gì?
Vít đơn thông thường có phần cấp liệu, phần chuyển tiếp và phần đo sáng. Kênh cấp liệu nhận vật liệu rắn; quá trình chuyển đổi thay đổi hình dạng kênh khi quá trình tan chảy phát triển; phần đo sáng truyền tải sự tan chảy về phía xả. Tỷ lệ nén mô tả mối quan hệ hình học giữa điểm bắt đầu và điểm kết thúc của quá trình này. Nó không đo áp suất khuôn, mật độ sản phẩm hoặc hiệu suất động cơ.
Đối với vít có bước không đổi đơn giản, phép tính tại xưởng là:
Tỷ lệ nén ≈ độ sâu kênh cấp liệu / độ sâu kênh đo sáng
Định nghĩa tổng quát hơn so sánh khối lượng kênh trên các chuyến bay tương đương. Phím tắt độ sâu cần có hình dạng kênh và cao độ tương đương. Nếu những thay đổi đó, hãy sử dụng bản vẽ để đánh giá thể tích liên quan thay vì coi tỷ lệ độ sâu là kết quả thể tích chính xác.Giải thích của Allan Griff về hình dạng trục vítđưa ra sự khác biệt này và cảnh báo không nên dựa vào tỷ lệ mà không có độ sâu thực tế.
L/D mô tả điều gì đó khác biệt: chiều dài làm việc hiệu quả chia cho đường kính ngoài của vít. Chiều dài làm việc 2.700 mm và đường kính 90 mm cho tỷ lệ 30:1. Xác nhận nơi nhà sản xuất bắt đầu và kết thúc thời gian làm việc đó. Phần mở rộng ổ đĩa thuộc về bản vẽ cơ khí nhưng không được âm thầm trở thành chiều dài xử lý bổ sung.
Do đó, thông số kỹ thuật ghi “90 mm, 30:1, 3:1” sẽ thiếu thông tin quan trọng. Nó không xác định độ sâu cấp liệu, độ sâu đo sáng, độ dài chuyển tiếp, thay đổi bước hoặc hình học trộn. Hãy hỏi những kích thước đó trước khi so sánh báo giá thay thế với vít đã lắp đặt. Để biết danh sách kiểm tra mua hàng rộng hơn, hãy xemHướng dẫn sử dụng thùng vít máy đùn EJS.
Cách tính tỷ số nén từ bản vẽ vít
Bắt đầu với thiết kế khởi động một lần thông thường có các kênh cấp liệu và đo sáng có hình dạng bước và đường bay tương đương. Xác định vị trí phần có độ sâu không đổi của mỗi phần. Không lấy số đọc cấp liệu bên trong côn hoặc số đo đo từ máy trộn, phần nổi hoặc cạnh bị hỏng.
Đối với mỗi vị trí, tính độ sâu kênh hướng tâm:
Độ sâu kênh = (đường kính ngoài chuyến bay - đường kính gốc) / 2
Việc chia cho hai vấn đề vì cả hai phép đo đều là đường kính. Việc sử dụng chênh lệch đường kính trực tiếp sẽ nhân đôi độ sâu được báo cáo, mặc dù lỗi có thể biến mất khi chia hai độ sâu không chính xác như nhau. Tỷ lệ có thể trông đúng trong khi kích thước sản xuất lại sai.
Một ví dụ 90 mm đã hoạt động
Các kích thước sau đây là ví dụ tính toán giả định, không phải là thiết kế vít được đề xuất hoặc thử nghiệm sản xuất.
| Kích thước | Phần nguồn cấp dữ liệu | Phần đo sáng |
|---|---|---|
| Đường kính ngoài chuyến bay | 90mm | 90mm |
| Đường kính gốc | 72mm | 84 mm |
| Độ sâu kênh tính toán | (90 − 72) / 2 = 9mm | (90 − 84) / 2 = 3 mm |
| Tỷ lệ nén gần đúng | 9/3 = 3:1 | Tính toán tỷ lệ độ sâu tương tự |

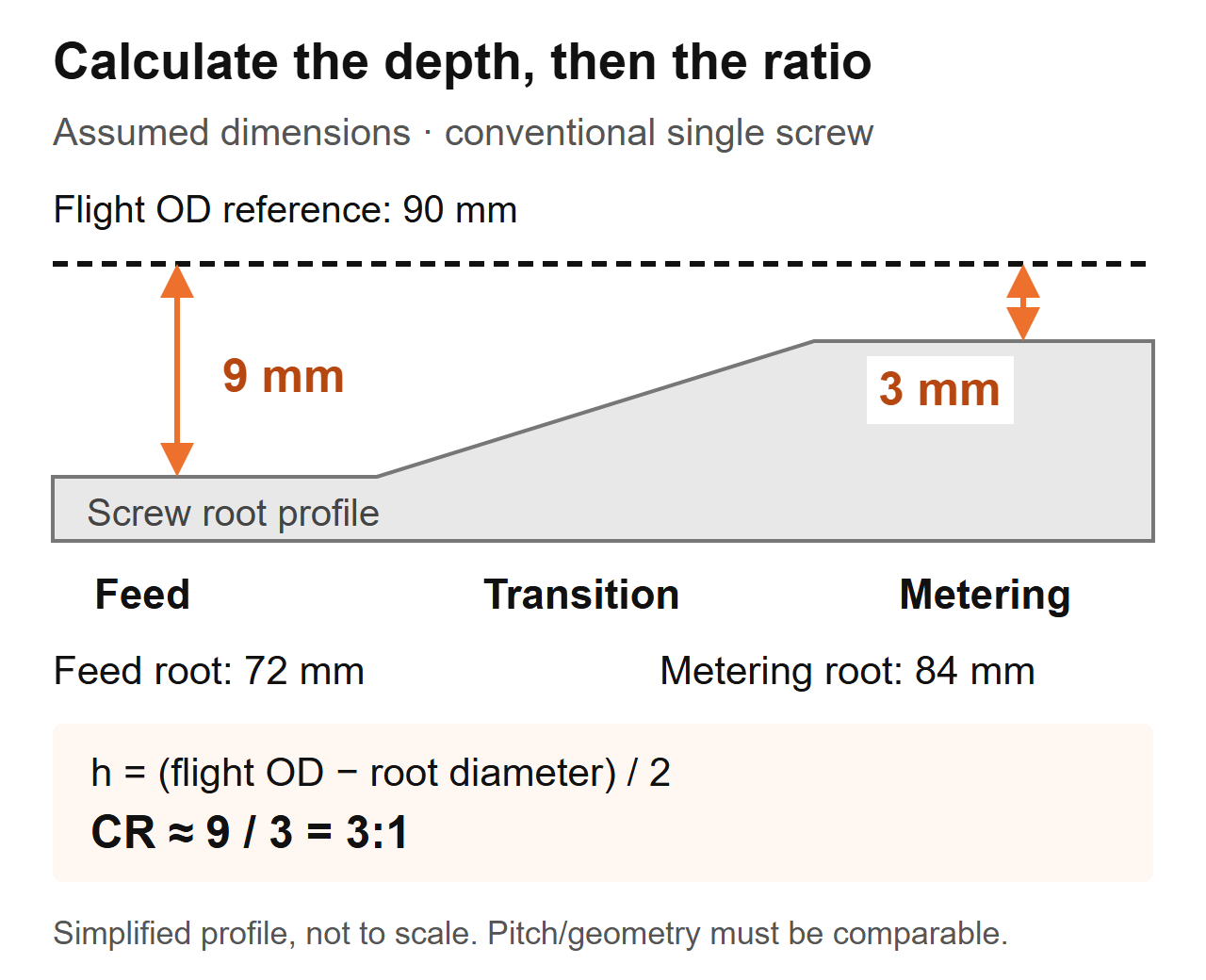

Sơ đồ tính toán: kích thước giả định cho vít thông thường. Hồ sơ được đơn giản hóa và không phải là bản vẽ chế tạo.Nếu bạn đang kiểm tra một vít đã tháo ra, hãy ghi lại vị trí trục, đường kính cánh đo được và đường kính chân vít cùng nhau. Thực hiện theo quy trình cách ly và tháo an toàn của máy, làm sạch bộ phận mà không làm thay đổi bề mặt và sử dụng các dụng cụ đã được hiệu chuẩn phù hợp. Hãy để quy trình kiểm tra của nhà sản xuất xác định phương pháp đo và tiêu chí chấp nhận.
Không thay thế đường kính bên trong thùng cho đường kính bên ngoài chuyến bay. Tính toán đó bao gồm khoảng hở từ vít đến thùng. Trên bộ phận bị mòn, đừng cho rằng hình dạng đo được vẫn thể hiện thiết kế ban đầu: đường kính bay giảm sẽ làm thay đổi tính toán độ sâu. Lấy bản vẽ gốc và đo độ mòn của thùng riêng biệt. cácHướng dẫn sử dụng EJSgiải thích tại sao việc đo trục vít và nòng súng phù hợp lại quan trọng.
Tại sao hai vít 3:1 có thể hoạt động khác nhau
Tỷ lệ không xác định kích thước của một trong hai kênh. Trong cùng một ví dụ giả định 90 mm, vít thứ hai có thể có chân cấp liệu là 84 mm và chân định lượng là 88 mm. Độ sâu của nó sẽ là 3 mm và 1 mm, do đó tỷ lệ độ sâu của nó cũng sẽ là 3:1. Nó sẽ không phải là bản sao kích thước của vít 9 mm/3 mm.
| Mục so sánh | Vít giả định A | Vít giả định B | Những gì người mua có thể thiết lập |
|---|---|---|---|
| Đường kính ngoài chuyến bay | 90mm | 90mm | Đường kính trục vít danh nghĩa tương tự |
| Độ sâu kênh cấp dữ liệu | 9mm | 3mm | Hình dạng nguồn cấp dữ liệu tuyệt đối khác nhau |
| Đo độ sâu kênh | 3mm | 1mm | Hình học đo sáng tuyệt đối khác nhau |
| Tỷ lệ độ sâu gần đúng | 3:1 | 3:1 | Tỷ lệ bằng nhau, ốc vít không bằng nhau |
| Độ dài và cao độ chuyển tiếp | Không được chỉ định | Không được chỉ định | So sánh hiệu suất vẫn chưa đầy đủ |
Ví dụ này chỉ hỗ trợ kết luận theo chiều. Nó không thiết lập sự khác biệt về thông lượng, chênh lệch nhiệt độ nóng chảy hoặc loại vít nào sẽ chạy nhựa của bạn. Những câu hỏi đó yêu cầu hình học và điều kiện vận hành còn lại.
Những gì chúng tôi kiểm tra khi một sản phẩm thay thế được báo giá có cùng thông số kỹ thuật
Trong công việc thay thế EJS, hai ốc vít có cùng đường kính, L/D và tỷ lệ nén 3:1, tuy nhiên một ốc vít chạy sạch trong khi ốc vít kia làm nóng hợp chất nhạy cảm với nhiệt. Các đoạn chuyển tiếp của chúng bắt đầu ở các vị trí khác nhau và có độ dài khác nhau. Do đó, chúng tôi so sánh đặc điểm khu vực chứ không chỉ những con số trên báo giá.
Trên bản vẽ thay thế, đánh dấu nơi kết thúc phần cấp liệu và nơi bắt đầu đo sáng. Sau đó so sánh độ sâu dọc theo khoảng đó. Một tỷ lệ cho điểm cuối; hồ sơ cho thấy kênh thay đổi như thế nào giữa chúng. Không phải là sự thay thế cho cái khác.
Đây cũng là lý do vì sao “tăng độ nén” là hướng dẫn thiết kế chưa đầy đủ. Việc tăng độ sâu cấp liệu và giảm độ sâu đo sáng đều làm tăng tỷ lệ nhưng chúng làm thay đổi các bộ phận khác nhau của trục vít. Chỉ định những thay đổi về khía cạnh nào, những gì không thay đổi và vấn đề nào được đo lường mà sự thay đổi nhằm giải quyết. Nếu không, nhà cung cấp và nhóm sản xuất có thể thảo luận về những sửa đổi khác nhau.
Nhựa, dạng thức ăn và chất độn ảnh hưởng đến quyết định như thế nào
Tên polyme không phải là thông số nguồn cấp dữ liệu hoàn chỉnh. Ghi lại cấp độ, chất phụ gia, dạng hạt, độ ẩm và độ đặc của hỗn hợp. Viên, mảnh vụn và mảnh không đều có thể mang cùng một tên polymer trong khi hoạt động khác nhau ở họng cấp liệu.Cuộc thảo luận về tỷ lệ nén của Jim Franklandxem xét việc cho ăn và nấu chảy cùng nhau, bao gồm mật độ khối và ma sát thay vì xử lý loại nhựa như một quy tắc lựa chọn đầy đủ.
Câu hỏi đầu tiên chúng tôi hỏi khi nguồn cấp dữ liệu thay đổi
Cuộc điều tra EJS liên quan đến vít 90 mm, tỷ lệ nén 30:1 L/D và 3:1. Dây chuyền này có áp suất khuôn tăng cao và độ dày thành không nhất quán, và yêu cầu ban đầu là sao chép một con vít được cho là đã bị mòn. Chúng tôi đã hỏi những gì đã vào phễu bây giờ so với thiết lập sản xuất ban đầu. Nhà máy đã bắt đầu trộn các mảnh vụn của chính mình vào thức ăn. Sự thay đổi đó thuộc về đặc điểm kỹ thuật thay thế trước khi bản vẽ không thay đổi được chấp nhận.
Đối với dây chuyền của riêng bạn, hãy thu thập các mẫu thức ăn đại diện thay vì mô tả mọi thứ là “nhựa tái chế”. Đo mật độ khối rời bằng cách sử dụng thùng chứa, phương pháp đổ đầy và quy trình cân xác định. Ghi lại vật liệu được đổ tự do hay được nén chặt; không so sánh hai kết quả được tạo ra bởi các phương pháp khác nhau. Bao gồm các bức ảnh có tỷ lệ và lưu ý phương pháp hòa trộn.
| Điều kiện nguồn cấp dữ liệu | Thông tin cần thu thập | Câu hỏi thiết kế cần giải quyết |
|---|---|---|
| Viên trinh nữ | Cấp, hình dạng viên, chuẩn bị và cài đặt ổn định hiện tại | Hình học đã thiết lập có còn phù hợp cho nhiệm vụ này không? |
| Hỗn hợp viên/nghiền lại | Tỷ lệ pha trộn, độ lan truyền kích thước hạt, tính nhất quán về mật độ khối | Nguồn cấp dữ liệu có nhất quán trong suốt quá trình chạy không? |
| Phim vảy hoặc viền cạnh | Hình dạng, phương pháp cho ăn, quan sát bắc cầu và mật độ khối | Vật liệu có thể nhập và điền vào phần cấp liệu một cách đáng tin cậy không? |
| Hỗn hợp bột hoặc khô | Chi tiết về công thức, dòng chảy và hệ thống cấp liệu | Việc sắp xếp cho ăn có phù hợp với nguyên liệu này không? |
| hợp chất đầy | Loại và tỷ lệ chất độn, lịch sử chuẩn bị và mài mòn | Các yêu cầu nóng chảy, nhiệt và mài mòn cùng nhau là gì? |
Đừng đọc bảng này vì “mật độ khối thấp hơn luôn cần tỷ lệ cao hơn”. Một thay đổi về hình học không thể tự động điều chỉnh việc bắc cầu, phân tách hoặc bộ cấp dữ liệu không nhất quán. Khả năng chống mài mòn cũng không nên được chọn từ tỷ lệ nén. Xem lạiHướng dẫn sử dụng vật liệu thùng vít EJSriêng biệt khi công thức thay đổi.
Quá cao hay quá thấp? Chẩn đoán quá trình trước khi thay vít
Áp suất tăng cao, các hạt không tan chảy và nhiệt độ nóng chảy tăng lên là những lý do cần điều tra. Chúng không phải là phép đo tỷ lệ nén. Trình tự chẩn đoán hữu ích là để xác định xem sự xáo trộn có bắt đầu khi cấp liệu, nóng chảy, hạn chế xuôi dòng hay hình học cơ học bị mòn hay không.
Đầu tiên hãy so sánh với lịch sử hoạt động ổn định sử dụng cùng chất liệu và sản phẩm. Giữ khuôn, cách sắp xếp màn hình và vị trí đo nhất quán. Ghi lại sản lượng thực tế, tốc độ trục vít, nhiệt độ nóng chảy, áp suất, tải truyền động và các khuyết tật nhìn thấy được cùng nhau. Chỉ cài đặt nhiệt độ thùng không thiết lập được nhiệt độ nóng chảy.
| Quan sát | Kiểm tra trước khi thay đổi hình học | Bằng chứng để đưa vào yêu cầu |
|---|---|---|
| Áp suất và đầu ra dao động | Cung cấp phễu, bắc cầu, tính nhất quán của trung chuyển, thay đổi và hạn chế pha trộn | Các bản ghi tốc độ, áp suất và đầu ra được căn chỉnh theo thời gian |
| Xuất hiện các hạt không tan | Tốc độ tiến dao, điều kiện nóng chảy, thay đổi nhựa, tốc độ vận hành và biên dạng trục vít | Các mẫu hoặc ảnh được liên kết với điểm vận hành được ghi lại |
| Nhiệt độ nóng chảy quá cao | Chỉ số tan chảy thực tế, tốc độ, hạn chế, điều kiện làm mát và trộn | Phương pháp đo, vị trí và số đọc khi chạy ổn định |
| Đầu ra giảm ở tốc độ không đổi | Nguồn cung cấp thực tế, tình trạng nhựa, khuôn/màn hình và độ mòn vít/thùng phù hợp | Đầu ra trên mỗi vòng/phút cộng với hồ sơ bảo trì và đo lường |
| Các đốm đen hoặc sự đổi màu tăng lên | Lịch sử vật chất, khu vực ứ đọng, điều kiện cư trú và vệ sinh | Mẫu lỗi và thời điểm nó xuất hiện trong quá trình chạy |
Tại sao tỷ lệ cao hơn không phải là sự cải thiện tự động
Lin Jin và Mark A. Spalding đã báo cáo một nghiên cứu LLDPE có kiểm soát sử dụng máy đùn 2,5 inch và năm tỷ lệ nén, từ 2,0 đến 3,6. Độ sâu đo sáng vẫn là 0,125 inch trong khi độ sâu cấp dữ liệu thay đổi. Ở tốc độ 110 đến 150 vòng/phút, vít có tỷ lệ cao hơn tạo ra nhiệt độ nóng chảy cao hơn khoảng 5 đến 10°C so với thiết kế có tỷ lệ thấp hơn. Đây là kết quả cho thiết bị, nhựa và thí nghiệm đó, không phải là dự đoán nhiệt độ cho thiết bị thay thế EJS. Xem các tác giảnghiên cứu hiệu suất tỷ lệ nén.
riêng biệtví dụ khắc phục sự cố của Mark A. Spaldingmô tả vít đùn ABS hai giai đoạn, 6 inch với tỷ lệ giai đoạn đầu là 3,1. Vật liệu không tan chảy làm tắc nghẽn một con đập xoắn ốc; sự thay thế được đề xuất đã giảm tỷ lệ đó xuống còn 2,5. Đây là một giải pháp thiết kế cụ thể cho vấn đề nóng chảy, không phải là khuyến nghị phổ biến của ABS.
Sử dụng những ví dụ đó để đặt ra câu hỏi kỹ thuật: liệu vít có thể làm tan chảy chất rắn mà nó nhận được tại điểm vận hành cần thiết không? Không biến một trong hai ví dụ thành biểu đồ tỷ lệ nhựa chung hoặc kết quả hiệu suất EJS giả định.
Khi một số tỷ lệ nén không đủ
Việc so sánh độ sâu cấp liệu/độ sâu đo đơn giản thuộc về hình dạng vít xác định. Trước khi sử dụng, hãy xác định loại vít và cách sắp xếp cấp liệu. Tỷ lệ được báo cáo cho một thiết kế có thể không có ý nghĩa tương tự đối với thiết kế khác.
Một vít rào chắn chia vật liệu thành các kênh rắn và nóng chảy. Mô tả của nó cần sự sắp xếp kênh và hình học rào cản, không chỉ hai phép đo gốc thông thường. Vít hai tầng có lỗ thông hơi có nhiều hơn một giai đoạn xử lý; hỏi tỷ lệ nén được trích dẫn mô tả giai đoạn nào. Khu vực thông hơi và phần bơm hạ lưu cần được đánh giá như một phần của thiết kế hoàn chỉnh đó.Cuộc thảo luận về thiết kế vít của Griffbao gồm các kênh rào chắn, vít hai giai đoạn và hoạt động nạp liệu riêng biệt của thùng có rãnh.
Tương tự như vậy, hãy phân biệt việc cho ăn theo lũ với việc cho ăn có kiểm soát hoặc bỏ đói. Viết chế độ cho ăn vào đặc điểm kỹ thuật. Mặt khác, nhà cung cấp có thể đánh giá toàn bộ kênh cấp liệu trong khi quy trình được cài đặt cung cấp dòng khối được kiểm soát. Đây là điều kiện biên cần làm rõ chứ không phải là lý do để áp dụng một tỷ lệ phổ quát khác.
Máy đùn trục vít đôi cũng cần mô tả quy trình và hình học riêng. Không áp dụng phím tắt độ sâu vít đơn thông thường cho cặp ăn khớp và cho rằng nó nắm bắt được hành vi nén hoàn chỉnh. Cung cấp cách bố trí vít, chế độ xoay, phần tử hoặc biên dạng chuyến bay và bản vẽ của nhà sản xuất.
Sử dụng những câu hỏi này khi thông số kỹ thuật không rõ ràng:
- Đây là thiết kế thông thường, rào chắn, hai giai đoạn hay vít đôi?
- Tỷ lệ trích dẫn có được tính từ độ sâu hoặc khối lượng kênh không?
- Vị trí nguồn cấp dữ liệu và đo lường nào xác định phép tính?
- Cách sắp xếp quảng cáo chiêu hàng hoặc kênh có thay đổi giữa các vị trí đó không?
- Hệ thống cấp liệu được lắp đặt có phù hợp với giả định thiết kế không?
Một đặc điểm kỹ thuật sẽ trả lời những câu hỏi đó mà không yêu cầu người thợ máy phải đoán. Nếu không thể, hãy lấy hồ sơ đầy đủ trước khi cho phép sao chép. “3:1” rất hữu ích khi đã biết định nghĩa và ứng dụng của nó.
Bạn nên sao chép vít hiện có hay thiết kế lại nó?
Một sự thay thế không thay đổi là điểm khởi đầu hợp lý khi hình học được lắp đặt mang lại chất lượng và sản lượng thỏa đáng, nhiệm vụ không thay đổi và độ mòn đo được giải thích cho sự suy giảm. Nó trở thành một lựa chọn yếu hơn khi vấn đề ban đầu tồn tại trước khi bị mài mòn, công thức thay đổi hoặc quy trình hiện chạy ngoài phạm vi hoạt động trước đây của nó.
Tách biệt hai quyết định trong báo giá: khôi phục kích thước ban đầu và thay đổi thiết kế xử lý. Vít bị mòn có thể cần được thay thế mà không yêu cầu tỷ số nén khác. Ngược lại, vít có kích thước ổn định có thể không còn phù hợp với nguyên liệu được đưa vào nhà máy.
Xác định sự thay đổi trước khi so sánh các đề xuất
Cung cấp cho nhà cung cấp một tuyên bố vấn đề bằng văn bản: ví dụ: áp suất không ổn định sau khi thay đổi dạng cấp liệu, thay vì “cần một ốc vít tốt hơn”. Bao gồm bản vẽ cơ sở và hồ sơ vận hành. Yêu cầu thiết kế đề xuất xác định độ sâu thay đổi, chiều dài vùng, cao độ và bất kỳ đặc điểm trộn nào.
Giữ riêng phần đánh giá độ phù hợp cơ học. Xác nhận chiều dài làm việc, kết nối đầu truyền động, giao diện lắp đặt và bố trí xả so với cụm đã lắp đặt. Chiều dài làm việc nhiều hơn có thể yêu cầu thay đổi cấp độ máy; nó không phải là một giả định thay thế thông thường. Chỉ định L/D cao hơn trên báo giá sẽ kích hoạt việc kiểm tra kích thước chứ không phải kỳ vọng về công suất tăng lên.
Sau đó thống nhất các điều kiện so sánh và tiêu chí chấp nhận. Xác định vật liệu, sản phẩm, điểm vận hành, kiểm tra chất lượng và đo lường sản xuất trước khi thử nghiệm. Nếu một số đặc điểm thiết kế thay đổi cùng nhau, cuộc thử nghiệm sẽ đánh giá sự thay thế hoàn toàn; nó không thể xác định được tỷ lệ nén đó đã gây ra kết quả như thế nào.
cácTrang sản phẩm máy đùn trục vít EJSlà điểm khởi đầu phù hợp cho một cuộc điều tra thay thế. Cung cấp ứng dụng thực tế và bản vẽ để cuộc thảo luận liên quan đến máy được lắp đặt thay vì phạm vi polyme chung.
Gửi EJS gì và cách xác thực việc thay thế
Một yêu cầu hữu ích cho phép nhà máy kết nối yêu cầu xử lý với bản vẽ có thể sản xuất được. Gửi thông số kỹ thuật ban đầu ngay cả khi bạn cho rằng nó sai, sau đó xác định những gì đã thay đổi. Giữ các số sửa đổi hiển thị để bản vẽ cũ không âm thầm trở thành hướng dẫn sản xuất.
Bao gồm các thông tin sau:
- Nhà sản xuất máy, model, loại vít và tài liệu tham khảo thành phần được lắp đặt.
- Đường kính chuyến bay, chiều dài làm việc, kích thước đầu truyền động và bản vẽ thùng/giao diện.
- Độ sâu cấp liệu và đo sáng, ranh giới vùng, biên dạng cao độ và các tính năng trộn.
- Loại nhựa, chất phụ gia, chất độn, dạng thức ăn và quy trình chuẩn bị.
- Bố trí bộ nạp, vòng tua bình thường, đầu ra, nhiệt độ nóng chảy và áp suất.
- Các mẫu khuyết tật, lịch sử bảo trì và các số đo vít/thùng phù hợp có sẵn.
- Chất lượng sản phẩm cần thiết và các điều kiện vận hành để được chấp nhận.
So sánh sản xuất ổn định chứ không chỉ là khởi nghiệp thành công
Sau khi lắp đặt, hãy làm theo hướng dẫn vận hành an toàn của nhà cung cấp máy. Xác nhận vật liệu và thiết lập đã được phê duyệt, cho phép quy trình ổn định và thu thập số đọc trong một khoảng thời gian xác định. Ghi lại kết quả đầu ra bằng phương pháp cân đã thỏa thuận thay vì ước tính nó từ tốc độ trục vít.
Để so sánh, hãy tính công suất cụ thể bằng công suất khối lượng đo được chia cho vòng/phút. Giữ đơn vị đầu ra hiển thị, chẳng hạn như kg/h mỗi vòng/phút. Chỉ so sánh giá trị này với chất lượng, nhiệt độ nóng chảy thực tế, áp suất và tải truyền động. Con số cao hơn không tạo nên sự cải tiến nếu sản phẩm nằm ngoài đặc điểm kỹ thuật hoặc quy trình trở nên không ổn định.
| Hồ sơ xét xử | Ghi lại một cách nhất quán | Tại sao nó hữu ích |
|---|---|---|
| Cho ăn | Cấp, lô, pha trộn và chuẩn bị | Xác định những thay đổi không liên quan đến hình học |
| Điểm vận hành | Cài đặt tốc độ, nhiệt độ và chế độ cấp liệu | Làm cho sự so sánh có thể lặp lại được |
| Sản xuất | Sản lượng hàng loạt theo thời gian và sản phẩm chấp nhận được | Tách tổng sản lượng khỏi sản xuất hữu ích |
| Điều kiện quy trình | Nhiệt độ nóng chảy thực tế, áp suất và tải truyền động | Tiết lộ sự đánh đổi được ẩn giấu chỉ bởi sản lượng |
| Chất lượng | Đã thống nhất kích thước, hình thức và kiểm tra khuyết tật | Xác định xem người thay thế có đáp ứng được nhiệm vụ hay không |
Lặp lại phép so sánh khi thay đổi điểm vận hành và giữ nguyên các vị trí đo. Nếu vấn đề vẫn còn, hãy gửi lại hồ sơ cùng với bản sửa đổi bản vẽ và mã nhận dạng mẫu. Liên hệCông nghiệp EJSvới gói đó thay vì yêu cầu thay đổi tỷ lệ nén mà không có nguyên nhân xác định.
Thảo luận về vít thay thế của bạn
Mô tả vít được lắp đặt, vấn đề nạp và xử lý thực tế. Nút mở bản nháp email tới EJS; bạn có thể đính kèm bản vẽ và ảnh trước khi gửi.
Câu hỏi thường gặp
Tỷ lệ nén trục vít đùn là gì?
Đó là tỷ lệ âm lượng kênh của phần cấp dữ liệu với âm lượng kênh của phần đo lường trên các chuyến bay tương đương. Đối với vít truyền thống có bước tiến và hình dạng rãnh tương đương, độ sâu cấp liệu chia cho độ sâu đo sẽ cung cấp một giá trị gần đúng hữu ích. Đó là một tỷ lệ hình học, không phải là tỷ lệ áp suất hay sự đảm bảo về đầu ra.
Làm cách nào để tính tỷ lệ nén từ đường kính gốc?
Tính toán từng độ sâu của kênh hướng tâm bằng đường kính ngoài của đường bay trừ đi đường kính gốc, chia cho hai. Sau đó chia độ sâu cấp dữ liệu cho độ sâu đo sáng. Sử dụng các vị trí cấp liệu và đo lường đã được xác định, các đơn vị nhất quán và đường kính chuyến bay phù hợp. Không sử dụng đường kính lỗ nòng hoặc cho rằng vít bị mòn vẫn phù hợp với bản vẽ ban đầu của nó.
Vít 3:1 có phù hợp với mọi loại nhựa không?
Không. Tỷ lệ tương tự có thể mô tả độ sâu kênh tuyệt đối và cấu hình chuyển tiếp khác nhau. Sự phù hợp cũng phụ thuộc vào loại cụ thể, dạng thức ăn, chất phụ gia, cách bố trí thức ăn và điều kiện vận hành. Bắt đầu với hình dạng hoàn chỉnh và yêu cầu sản xuất được xác định thay vì coi tỷ lệ là khuyến nghị chung về nhựa.
Việc tăng tỷ lệ nén có làm tăng sản lượng không?
Không nhất thiết phải như vậy. Việc thay đổi độ sâu cấp liệu và thay đổi độ sâu đo sáng sẽ ảnh hưởng đến các bộ phận khác nhau của vít, ngay cả khi cả hai đều tăng tỷ lệ. Các điều kiện cho ăn, nấu chảy và hạ lưu phải được xem xét cùng nhau. So sánh đầu ra đo được ổn định với chất lượng sản phẩm, nhiệt độ nóng chảy thực tế, áp suất và tải truyền động trước khi đánh giá thay thế.
Vít bị mòn có thể gây ra sự cố nếu không thay đổi tỷ lệ của bản vẽ không?
Đúng. Bản vẽ mô tả hình dạng dự định chứ không phải tình trạng hiện tại. Đo vít và nòng tại các vị trí tương ứng và so sánh với kích thước ban đầu được phê duyệt. Nhãn tỷ lệ nén không mô tả khe hở làm việc và việc sao chép nhãn đó không giải quyết được vấn đề hao mòn không đo được.
Tôi có thể sử dụng phép tính tương tự cho thiết kế vít đôi hoặc thanh chắn không?
Đừng cho rằng áp dụng phím tắt độ sâu kênh đơn thông thường. Trước tiên, hãy xác định cách sắp xếp kênh, loại vít và vị trí tính toán. Các kênh rào chắn, vít phân tầng và vít đôi ăn khớp nhau yêu cầu mô tả hình học đầy đủ hơn. Hãy hỏi người thiết kế khối lượng hoặc độ sâu nào xác định tỷ lệ được trích dẫn trước khi sử dụng nó trong thông số kỹ thuật thay thế.
